쿼드코텍스 페달보드 작업

작년에 쿼드코텍스를 구매해놓고 미루고 미루던 쿼드코텍스 페달보드 작업을 진행했습니다.









중고로 구매한 깨끗한 상태의 페달트레인 메트로20. 택배가 도착하여 저녁 때 작업을 진행했습니다.



준비물



1. 쿼드코텍스





2. Line6 g10S





3. A3 듀얼 익스프레션 페달 및 케이블





4. 명호전자 접지 어댑터





5. g10s - 코텍스 연결 케이블, USB-C / USB 전원 공급가능한 1구 멀티탭



6. 3M 듀얼락, 케이블 타이, 기타 공구





+ 기타 잡자재





구상한 시그널 체인 및 전원은 이렇습니다.

                                                        A3 Dual Expression pedal
                                                                           |

Guitar Input -> G10s(DC 5V 전원)  ->         Quad Cortex               -> Cortex Output
                                       |                                   |
               멀티탭1구(DC 5V OUT)  <-   명호전자어댑터









작업전 위치 체크


... 대충 이런 형태로 잡았는데, 멀티탭 크기가 설계 미스났습니다.


1구 멀티탭의 돌출부가 생각보다 단단한 구조로 되어 있어 케이블이 플렉스하게 휘어지지 않아

USB-C, USB-A  코드를 꼽는 부분이 공간이 안남음...


고민이 많아집니다.





명호전자 어댑터는 Metro 20 하단 사이 공간에 어댑터가 딱들어갑니다.







혹시나 하단 장착을 고려하여 샀던 멀티탭도 하단에 들어가긴 하나

공간이 높아 갖고 있던 고무발로는 높이가 안되는 상황.



보조배터리도 넣어 보니 높이가 약간 뜨네요-



예전 페달보드에는 DIY 가구에 사용하는 버튼 접이식 브라켓을 달아 가방에 넣을때는 접어서 사용하고

사용할때는 위처럼 브라켓을 펴주어 하단 공간을 확보했었으나

..예전에 페달보드 해체하면서 분리해놓은 브라켓이 안보여서 포기.







ㅠㅠ 4만원 가까이 주고산 PD 전원 공급 1구 멀티탭이 크기가 안맞아서..하단배치는 브라켓이 없고



기존에 갖고 있던 다른 1구 멀티탭을  올려봤습니다. 일단 멀티탭부분은 나중에 생각하기로 하고 작업시작.

 익스프레션 페달과 G10S 와이어리스를 듀얼락으로 부착하고 케이블을 빼낸 모습.

3M 듀얼락 부착시 페달보드와 본체간 거리가 어느정도 뜨기때문에 그 사이공간으로 케이블을 빼낼 수 있습니다.


3M 듀얼락 떡칠시 장비가 잘 떨어지지 않으므로 저는 소량만 잘라 부착하는 편입니다.

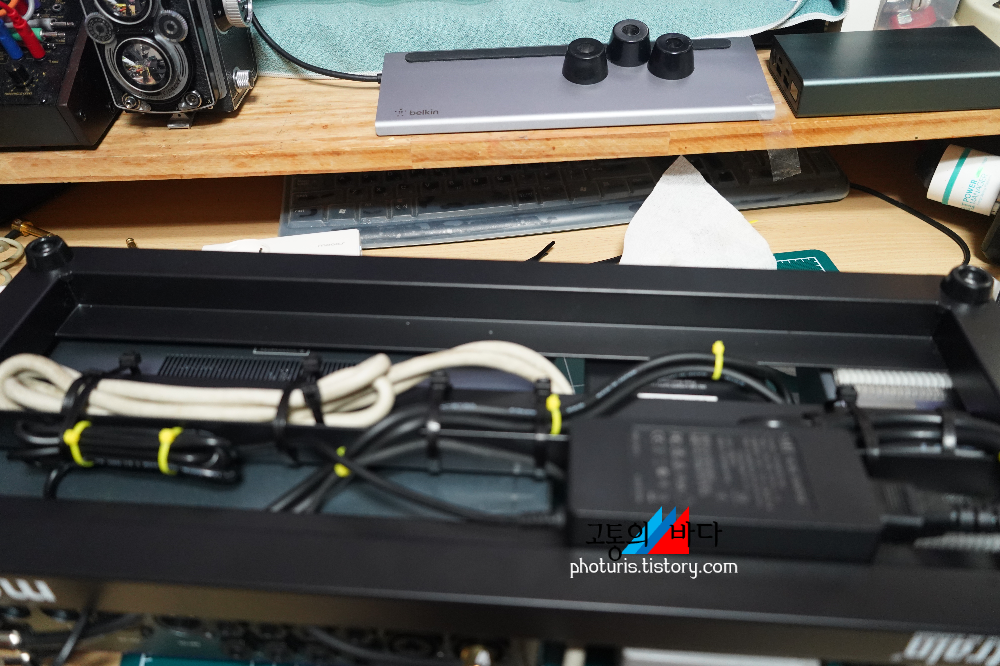

케이블 들을 연결하고 하단에 대충 말아논 모습.

익스프레션 케이블과 G10S 와 쿼드코텍스 연결 케이블이 대충 길이가 맞아 정리가 쉬웠습니다.



케이블 타이로 마무리. 초점이 고무발에 가 있네요 ㅎㅎ







아...멀티탭 설계미스가 가슴이 아픕니다. 물론 멀티탭을 약간 돌출되게 고정해도 가방에는 들어갈 것 같은데

튀어나와서 듀얼락에서 계속 떨어질것 같아 결국



요런 형태로 마무리 하였습니다. Brunt(회색) 멀티탭 전원 케이블을 짧게 고정하여 MOOAS(하양) 멀티탭 1개는 그냥 소케에 넣어다닐생각으로 정리.



휴대폰이나 USB-C 타입 충전할 일이 많아 보드에 박으려고 하였는데 실패. 뭐 이렇게 연결하면 쓸수는 있으니까요-

멀티탭 사망하면 담에 보드는 다시 정리하기로 하고





마무리로 철판피스를 이용하여 고무발 장착.





보드에 철판피스로 고정-





또한 미스였던 점은 명호전자 어댑터의 전원 단자가  ㄱ 형태가 아니라서 돌출 되어 채이거나 걸리면

단자 손상이나 파손우려가 있다는 것.





이 젠더는 극성 변환 젠더이긴한데 이런 형태의 변환 단자가 있으면 구매해서 교체할 예정입니다.



마지막으로 쓰잘데 없는 것이긴 한데







USB-A 전원 연결을 통한 보면대 조명 집게를 연결하였습니다.

원래 보면대 용으로 전원공급 없이 배터리로도 동작가능한 제품인데

배터리로 사용하면 밝기가 낮아지는 증상이 있습니다.

가끔 페달보드는 LED 등으로 구분할 수 있으나

어두우면 악보가 안보일때가 있어서 생각했던 부분입니다.

어두운 곳에서 보면대에 악보를 보아야 할때 USB 전원으로 사용하려 생각했던 부분입니다.



그리고 이런 쓰잘데기 없는 컷도 가능합니다-

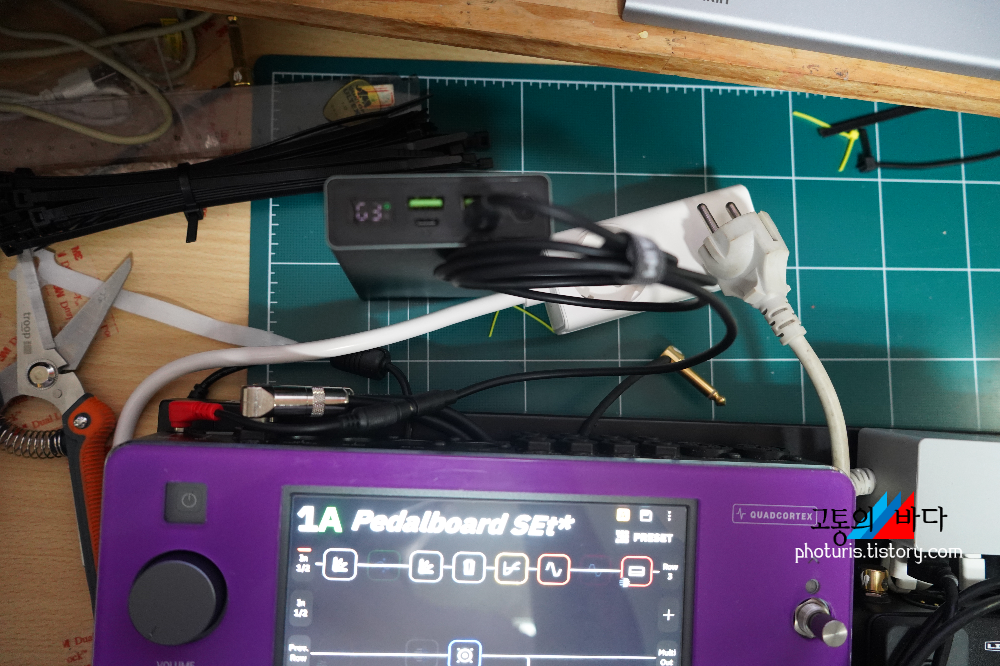

멀티탭이나 전원 사용이 어려운경우 위처럼 보조배터리를 사용하여 전원 연결을 할 수 있는데.

아쉽게도 제 보조배터리는 공급용량이 딸리는지


Quad Cortex와 G10s 를 동시에 구동하지 못했습니다.

뭐 급한데로 쓸때는 와이어리스 안쓰면 되니까요-

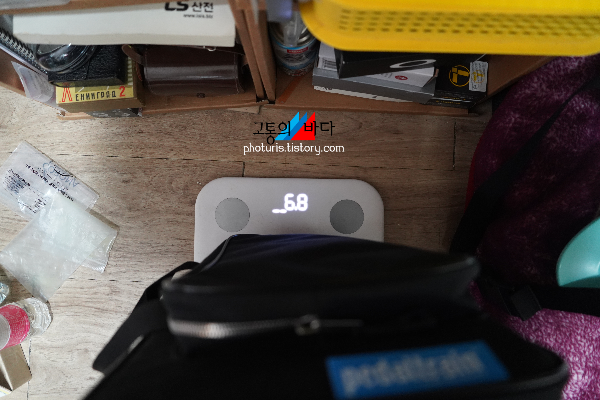

자 이제 끝났으니 무게를 재봅니다.





6.8kg.. 생각했던건 5Kg 대였는데 훨씬 초과했어요- 멀티탭 그람수라도 줄여주어여 할 것을





완성본입니다.



차후 1구 멀티탭을 저공간에 들어가는 USB-C 전원 공급이 가능한 제품으로 교체하여 무게를 줄여야겠습니다.

명호전자 어댑터 부분도 ㄱ 자로 변경 해야겠네요-


일단 한번 손댔으니 한동안 안만질듯...-



처음에는 구입한 MOOAS 1구 접지 어댑터에서

USB-C 포트를 이용하여 Quadcortex, USB-A 포트를 이용하여 Line6 G10s 전원을 공급할 생각이었으나

1구 접지 어댑터에서 USB-C 전원을 통해 Quadcortex에 전원을 공급하면 노이즈가 발생합니다.

접지어댑터이긴 한데 DC전원은 영향을 받는지, 전기는 잘 모르겠네요-

명호전자 어댑터를 사용하면 증상이 나타나지 않습니다. 이것때문에 명호전자 어댑터를 사용였습니다.


쿼드코텍스로 페달보드 구성하시는 분들 참고 하셔서 한방에 결과물 성공하시면 좋겠습니다
